前回からまた更新の時間があいてしまいましたが見に来てくださってる方々ありがとうございます。

拍手コメント頂いてるのですがお返事も出来なくて申し訳ないです。

先週一日ほど空き時間があったのでエフェクト用シェーダサンプルを作成してみました

ベースはPaticleAdditive.shader ですが様々なシェーダにも応用が効きそうなものを詰め込んでみた感じです

エフェクト作成時に画面内で画質調整ができると非常に作業が簡略化できるのでそうした機能がメインですね

今回のシェーダーは多機能な反面若干重ためなコードだと思いますがあくまでサンプルなので

大量描画するパーティクルエフェクトやスクリーンに対して大きな面積をとる用途の場合を想定してきません

実装するときには必要に応じて未使用な機能をコメントアウトするなどして最適化をしてください。

デバッグもあまりできていないので型付けのおかしい部分もあるかなとは思いますがなにぶん時間がたりないので気づいた方はご指摘ください。

（要約：なるべくじりきでがんばってみてほしいなぁ）

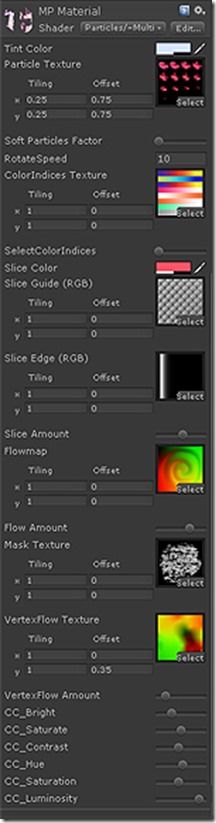

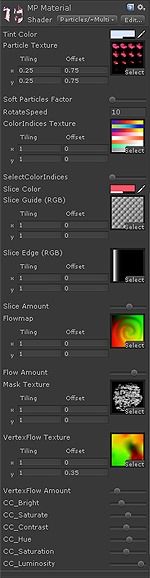

■"Particles/~MultiPurpose"

Shader "Particles/~MultiPurpose" {
Properties {

   _TintColor ("Tint Color", Color) = (0.5,0.5,0.5,0.5)
   _MainTex ("Particle Texture", 2D) = "white" {}
   _InvFade ("Soft Particles Factor", Range(0.01,3.0)) = 1.0

   _RotateSpeed ("RotateSpeed", Float) = 0.0


   _ColorIndices ("ColorIndices Texture", 2D) = "white" {}
   _SelectColorIndices("SelectColorIndices", Range(0.0,1.0)) = 1.0

   _SliceColor ("Slice Color", Color) = (0.5,0.5,0.5,0.5)
   _SliceGuide ("Slice Guide (RGB)", 2D) = "white" {}
   _SliceEdge ("Slice Edge (RGB)", 2D) = "Gray" {}
   _SliceAmount ("Slice Amount", Range(-1.2, 1.2)) = 0.5


   _Flowmap("Flowmap", 2D) = "black" {}
   _FlowAmount("Flow Amount", Range(-2.0, 2.0)) = 0.0

   _MaskTex ("Mask Texture", 2D) = "white" {}

   _VertexFlowTex ("VertexFlow Texture ", 2D) = "white" {}
   _VertexFlowAmount ("VertexFlow Amount", Range(0, 10.0)) = 0.0

   _CC_Bright("CC_Bright", Range(0.0,2.0)) = 0.5
   _CC_Saturate("CC_Saturate", Range(0.0,1.0)) = 0.5
   _CC_Contrast("CC_Contrast", Range(0.0,3.0)) = 1.2

   _CC_Hue("CC_Hue", Range(-10.0,10.0)) = 0.5
   _CC_Saturation("CC_Saturation", Range(0.0,1.0)) = 0.8
   _CC_Luminosity("CC_Luminosity", Range(0.0,2.0)) = 0.6
}

Category {

   Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
   Blend One OneMinusSrcAlpha
   ColorMask RGB
   Cull Off Lighting Off ZWrite Off Fog { Color (0,0,0,1) }
   BindChannels {
      Bind "Color", color
      Bind "Vertex", vertex
      Bind "TexCoord", texcoord
   }

   // ---- Fragment program cards
   SubShader {
      Pass {

         CGPROGRAM

         #pragma glsl
         #pragma vertex vert
         #pragma fragment frag
         #pragma fragmentoption ARB_precision_hint_fastest
         #pragma multi_compile_particles
#pragma  target 4.0
         #include "UnityCG.cginc"

sampler2D _MainTex;

float     _RotateSpeed;
float4x4   pulsateMatrix ;

sampler2D _ColorIndices;
float     _SelectColorIndices;

fixed4    _SliceColor ;

sampler2D _SliceGuide;
sampler2D _SliceEdge;
float     _SliceAmount;

sampler2D _Flowmap;
float     _FlowAmount;

sampler2D _MaskTex;
sampler2D _VertexFlowTex;
float4    _VertexFlowTex_ST;
float     _VertexFlowAmount;


float     _CC_Bright;
float     _CC_Saturate;
float     _CC_Contrast;

float     _CC_Hue;
float     _CC_Saturation;
float     _CC_Luminosity;


fixed4    _TintColor;



         struct appdata_t {
            float4 vertex : POSITION;
            fixed4 color : COLOR;
            float2 texcoord : TEXCOORD0;
         };

         struct v2f {
            float4 vertex  :  SV_POSITION;
            fixed4 color : COLOR;
            float2 texcoord : TEXCOORD0;
         #ifdef SOFTPARTICLES_ON
            float4 projPos : TEXCOORD1;
         #endif
                 float2 texcoord_orig : TEXCOORD2;
         };

         float4 _MainTex_ST;


float2 Rotator(float2 UV)
{
      float sine     = sin(_Time*_RotateSpeed);
      float cosine = cos(_Time*_RotateSpeed);

       pulsateMatrix._m00 = pulsateMatrix._m11 = cosine;
       pulsateMatrix._m10 = -sine;
       pulsateMatrix._m01 = sine;
       float4 tempUV = float4(UV.x-0.5,UV.y-0.5,0,0);
       float4 temp     = mul(pulsateMatrix,tempUV);
       UV.x = temp.x+0.5;
       UV.y = temp.y+0.5;
      return UV;
}

float3 ContrastSaturationBrightness(float3 color, float brt, float sat, float con)
{

    float AvgLumR = 0.5;
    float AvgLumG = 0.5;
    float AvgLumB = 0.5;

   float3 LumCoeff = float3(0.2125, 0.7154, 0.0721);

   float3 AvgLumin = float3(AvgLumR, AvgLumG, AvgLumB);
   float3 brtColor = color * brt;
   float intensityf = dot(brtColor, LumCoeff);
   float3 intensity = float3(intensityf, intensityf, intensityf);
   float3 satColor = lerp(intensity, brtColor, sat);
   float3 conColor = lerp(AvgLumin, satColor, con);
   return conColor;
}

float3 RGBToHSL(float3 color)
{
   float3 hsl; // init to 0 to avoid warnings ? (and reverse if + remove first part)

   float fmin = min(min(color.r, color.g), color.b);    //Min. value of RGB
   float fmax = max(max(color.r, color.g), color.b);    //Max. value of RGB
   float delta = fmax - fmin;             //Delta RGB value

   hsl.z = (fmax + fmin) / 2.0; // Luminance

   if (delta == 0.0)      //This is a gray, no chroma...
   {
      hsl.x = 0.0;   // Hue
      hsl.y = 0.0;   // Saturation
   }
   else                                    //Chromatic data...
   {
      if (hsl.z < 0.5)
         hsl.y = delta / (fmax + fmin); // Saturation
      else
         hsl.y = delta / (2.0 - fmax - fmin); // Saturation

      float deltaR = (((fmax - color.r) / 6.0) + (delta / 2.0)) / delta;
      float deltaG = (((fmax - color.g) / 6.0) + (delta / 2.0)) / delta;
      float deltaB = (((fmax - color.b) / 6.0) + (delta / 2.0)) / delta;

      if (color.r == fmax )
         hsl.x = deltaB - deltaG; // Hue
      else if (color.g == fmax)
         hsl.x = (1.0 / 3.0) + deltaR - deltaB; // Hue
      else if (color.b == fmax)
         hsl.x = (2.0 / 3.0) + deltaG - deltaR; // Hue

      if (hsl.x < 0.0)
         hsl.x += 1.0; // Hue
      else if (hsl.x > 1.0)
         hsl.x -= 1.0; // Hue
   }

   return hsl;
}

float HueToRGB(float f1, float f2, float hue)
{
   if (hue < 0.0)
      hue += 1.0;
   else if (hue > 1.0)
      hue -= 1.0;
   float res;
   if ((6.0 * hue) < 1.0)
      res = f1 + (f2 - f1) * 6.0 * hue;
   else if ((2.0 * hue) < 1.0)
      res = f2;
   else if ((3.0 * hue) < 2.0)
      res = f1 + (f2 - f1) * ((2.0 / 3.0) - hue) * 6.0;
   else
      res = f1;
   return res;
}

float3 HSLToRGB(float3 hsl)
{
   float3 rgb;

   if (hsl.y == 0.0)
      rgb = float3(hsl.z, hsl.z, hsl.z); // Luminance
   else
   {
      float f2;

      if (hsl.z < 0.5)
         f2 = hsl.z * (1.0 + hsl.y);
      else
         f2 = (hsl.z + hsl.y) - (hsl.y * hsl.z);

      float f1 = 2.0 * hsl.z - f2;

      rgb.r = HueToRGB(f1, f2, hsl.x + (1.0/3.0));
      rgb.g = HueToRGB(f1, f2, hsl.x);
      rgb.b= HueToRGB(f1, f2, hsl.x - (1.0/3.0));
   }

   return rgb;
}





v2f vert (appdata_t v)
{
      v2f o;


      o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);


      #ifdef SOFTPARTICLES_ON
            o.projPos = ComputeScreenPos (o.vertex);
            COMPUTE_EYEDEPTH(o.projPos.z);
      #endif

      o.color = v.color;

       o.texcoord_orig   =   Rotator( v.texcoord.xy);
       o.texcoord  =   Rotator( v.texcoord);
       o.texcoord  =   TRANSFORM_TEX( o.texcoord,_MainTex);

      half2  VertexFlowUV　= TRANSFORM_TEX( v.texcoord,  _VertexFlowTex);
      half3  VertexFlowVec = tex2Dlod(_VertexFlowTex, float4(VertexFlowUV.xy,0,0)).rgb * 2.0-1.0;

       o.vertex.xyz +=  VertexFlowVec.xyz *  _VertexFlowAmount;


      return o;

      }


sampler2D _CameraDepthTexture;
float     _InvFade;




fixed4 frag (v2f i) : COLOR
{
      #ifdef SOFTPARTICLES_ON
            float sceneZ = LinearEyeDepth (UNITY_SAMPLE_DEPTH(
                           tex2Dproj(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos))));
            float partZ = i.projPos.z;
            float fade = saturate (_InvFade * (sceneZ-partZ));
            i.color *= fade;
      #endif




////FlowMap////////////////////////////////////////////////////////////

    half2 FlowtexUV = tex2D(  _Flowmap,i.texcoord_orig).rg * 2.0-1.0;

    half2 texUV;

    texUV.x =clamp( ( i.texcoord_orig.x *2.0 -1.0)+ (FlowtexUV.x  *_FlowAmount ),-1,1);
    texUV.y =clamp( ( i.texcoord_orig.y *2.0 -1.0)+ (FlowtexUV.y  *_FlowAmount ),-1,1);

    texUV.x =( texUV.x +1.0)/2.0*_MainTex_ST.x +_MainTex_ST.z;
    texUV.y =( texUV.y +1.0)/2.0*_MainTex_ST.y +_MainTex_ST.w;


//  Mask///////////////////////////////////////////////////////////////////////
   fixed4 tex = tex2D(_MainTex,  texUV);

   float  MaskVal;
    half4  MaskColor=half4(1,1,1,1);


    MaskColor =  tex2D ( _MaskTex,i.texcoord_orig);

    tex.a =MaskColor.a ;


   fixed4 col;



// ColorIndices/////////////////////////////////////////////////////


   half2 ColorIndicesUV ;

   ColorIndicesUV.x = tex.r;
   ColorIndicesUV.y =1.0-_SelectColorIndices ;

   fixed4 ColorIndices = tex2D(_ColorIndices, ColorIndicesUV );


   col.rgb =_TintColor.rgb *  ColorIndices.rgb * tex.rgb * i.color.rgb * 2.0f;


// Dissolve with Alpha channel/////////////////////////////////////////


   float   AbsSliceAmount = abs(_SliceAmount );

   clip(tex2D (_SliceGuide, i.texcoord_orig).rgb - AbsSliceAmount );

   half2 SliceEdgeUV;

   SliceEdgeUV.x =  (tex2D (_SliceGuide, i.texcoord_orig).r -AbsSliceAmount  );
   SliceEdgeUV.y =  0.5;

   fixed3 EdgeColor = _SliceColor* tex2D (_SliceEdge, SliceEdgeUV).rgb* 1.8;

   if (_SliceAmount >0.1  )
   col.rgb += EdgeColor.rgb;
   else if (_SliceAmount < -0.1  )
   col.rgb *=  1- EdgeColor.rgb*0.5;

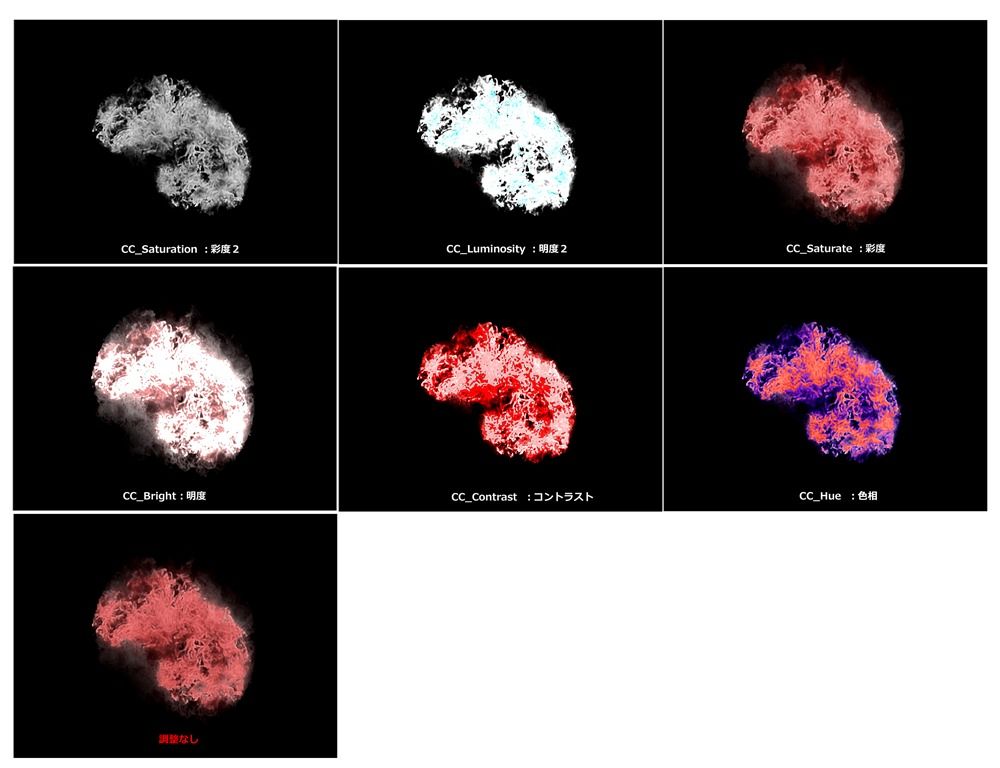

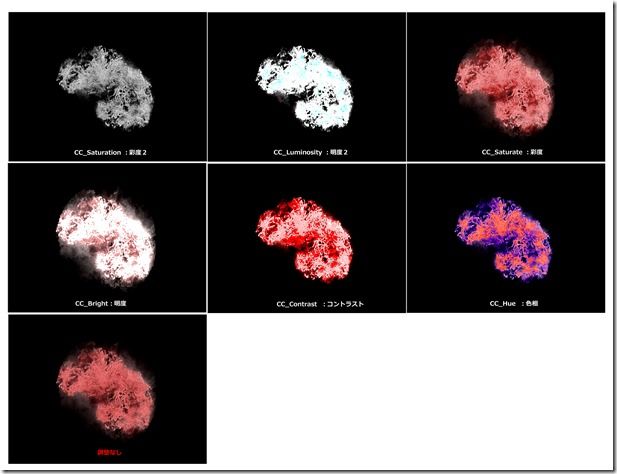

//  ColorCollect /////////////////////////////////////////////////////////////////////

   col.rgb= ContrastSaturationBrightness(col.rgb,  _CC_Bright, _CC_Saturate, _CC_Contrast);

   float3 HSL =  RGBToHSL(col.rgb);

   HSL.r *= _CC_Hue;
   HSL.g *= _CC_Saturation;
   HSL.b *= _CC_Luminosity;

   col.rgb = HSLToRGB(HSL);

//////////////////////////////////////////////////////////////////////////////////////


    col.a = (1 - tex.a) * (_TintColor.a * i.color.a * 2.0f) ;


   return col;



         }
   ENDCG


      }
   }

   // ---- Dual texture cards
   SubShader {
      Pass {
         SetTexture [_MainTex] {
            constantColor [_TintColor]
            combine constant * texture, constant * primary DOUBLE
         }
         SetTexture [_MainTex] {
            combine previous * primary DOUBLE, one - texture * previous
         }
      }
   }

   // ---- Single texture cards (does not do color tint)
   SubShader {
      Pass {
         SetTexture [_MainTex] {
            combine texture * primary DOUBLE, one - texture * primary
         }
      }
   }
}
}

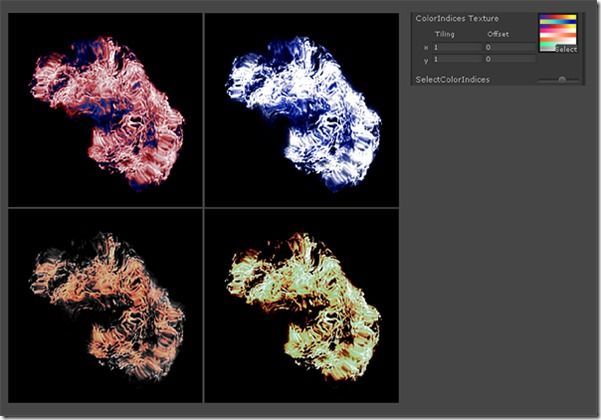

●Color_Indices

カラーのR成分の数値０~１に対してテクスチャのカラーをUV成分のU方向のカラーを割り当てます

テクスチャサイズどのようなものを使用しても良いのですが Rチャンネルのカラーは２５６階調なのでインデックスカラーテクスチャのU方向は最大256までです

連続でカラーアニメーションさせたい場合はV方向にカラーバーを並べてUVのアニメーションをするなどのように使用します

テクスチャのインポート設定でwrapMode をClamp指定します Repeatのままですとテクスチャの端でカラーが隣のピクセル（たとえばテクスチャのU最大のときU最小のカラー）から侵食されてしまいますので注意してください。

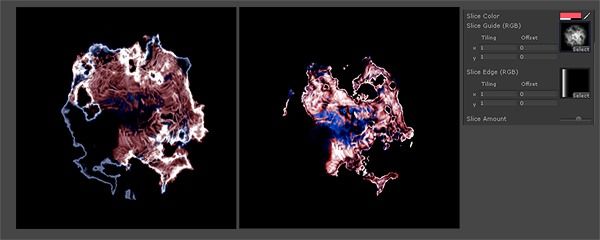

●Dissolve_Filter

Dissolveアルファ値の境界にグラデーションがかかるようにしてありますスライダーを中心から右にずらすと加算左にずらすと乗算でグラデーションはテクスチャでコントロールしています。左側が外（アルファ値の低い方）の１D表現ですのでV方向のサイズはいくつでも構いません

clip(tex2D (_SliceGuide, i.texcoord_orig).rgb - AbsSliceAmount );

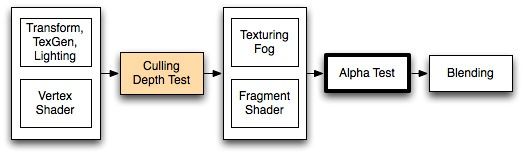

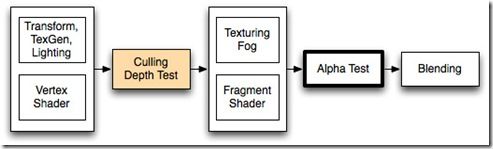

カットアウトアルファのしきい値指定はClip関数を用いていますがグラフィックカード（モバイルなど）によっては使用できないことがあるようです。その場合はAlphaTest を使用してください。

Unity - ShaderLab syntax- Alpha testing

補足＞

シェーダ内でif命令を使用しています。シェーダーで if ~else構文は使用できますが if命令は実行速度があまり早くありません。（理由は「 SIMD 」で検索してみてください）

ピクセルシェーダ（フラグメントシェーダ）で分岐処理をおこなうとスクリーン表示ピクセル分だけ分岐命令の処理をする必要がありシェーダ自体がとても重くなります。その場合ShadowGunのサンプルに見られるように頂点シェーダに計算部分を移動してしまう方法がまずひとつの方法です。（頂点シェーダは頂点数分だけ計算が行われますがピクセルシェーダはピクセル数分だけの計算量になるため）

そのほか if命令を標準のシェーダー関数で置き換えてしまうことで最適化をはかる方法もあります

例１）

これ↓を

if (distance > _Value) { cfinal = c2; }
else cfinal = c;

この↓ように

v = max(0,sign(distance - _Value))
cfinal = lerp(c, c2, v);

比較したい２つの値の差分をsignで（負 or 0 or 正）を（－１ or ０ or １）の値に変換して

maxで０か１の値にまとめて leap（a, b, val）「val=0のときa val=bのときb をとる関数」を使用して

値を割り付けます

※ ｖは０または１をとるブーリアン型相当の値をとればよいので int、uint型などで代用します

例２）

fixed mixFactor = saturate(1 - ((distance - _ColorDecay) / _FadeDistance + 1) * 0.5);

cfinal = lerp(c, c2, mixFactor);

例のように計算の値をsaturate()を使用して値を0~１の範囲にたたんでしまうようにすればよいかと思います

shader if else performance - Unity Answers

SIMD - Wikipedia, the free encyclopedia

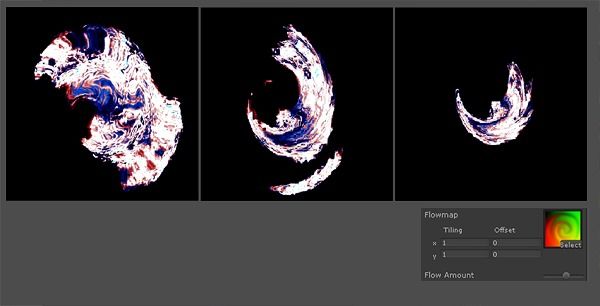

●FlowMap_Filter

FlowMapというテクスチャを用いて水面などをアニメーションさせる方法があります。

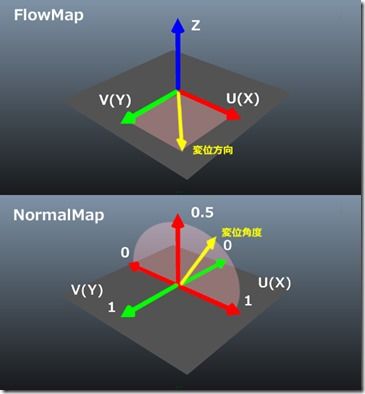

考え方はNormalMapと少し似ていますが NormalMapがカラーデータを使用して法線の傾きを

与えるのに対してFlowMapはテクスチャUV座標に変位を与えます。

詳しくはリンク先を参照してください
https://www.dropbox.com/s/ii2x077vj64lyhl/Water%20Flow%20For%20UDK.pdf

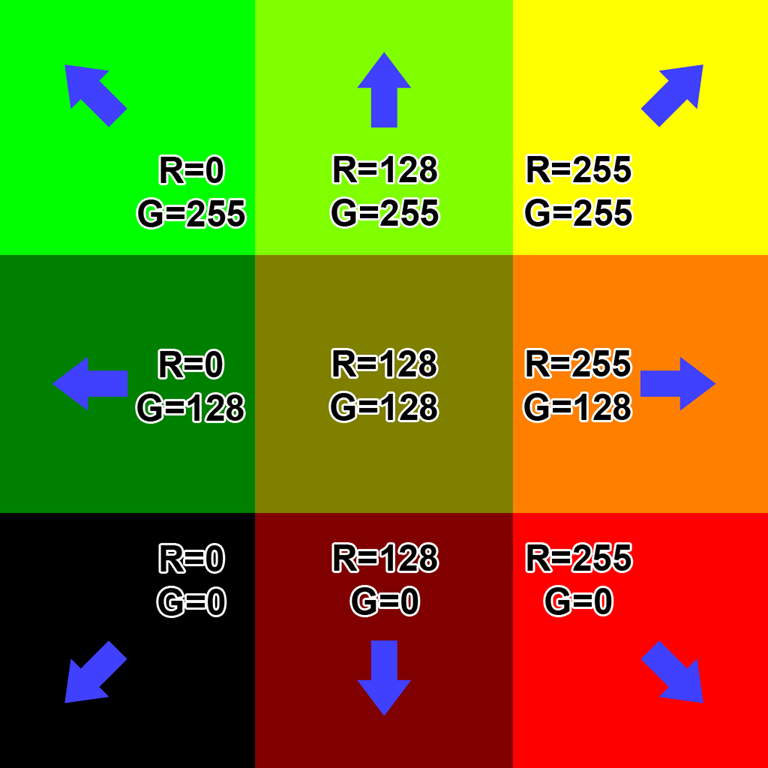

float2 flowmap = tex2D( _FlowMap, uv ).rg * 2.0 - 1.0;

テクスチャのアンパック化はこのような式で行われます

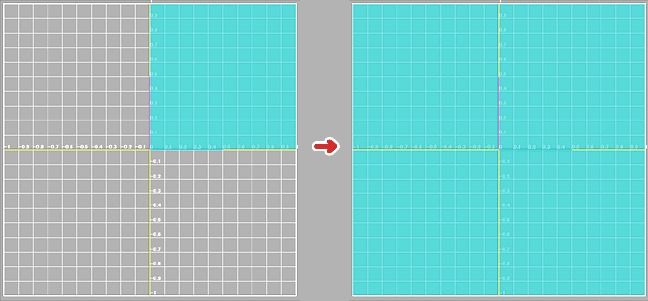

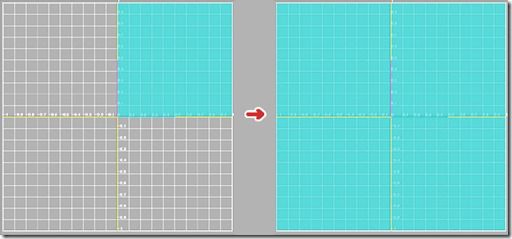

flowmapテクスチャからｒとｇの成分を読みだしてカラーの値0~１の範囲を -1~1に拡張しています。
テクスチャ中心からベクトルUV方向に-1 ~ +1 となるように加工したほうが使い勝手が良いので

このような形の式（突然数値を増減し始める）が出てきたら値を調整している部分だと考えていいかと思います。多分

その他水面を表現する場合FlowMapを使用してNormalMapの合成など加工をおこなう場合には以下のような記述

ALGOholic ? A Coder's Blog - Another Flow Field Editor Update

phase0 = cycleOffset * 0.5 + FlowOffset0;

phase1 = cycleOffset * 0.5 + FlowOffset1;

float3 norm0 = tex2D(NormTex0, (Uv * タイリング数) + flowmap * phase0);

float3 norm1 = tex2D(NormTex1, (Uv * タイリング数) + flowmap * phase1);

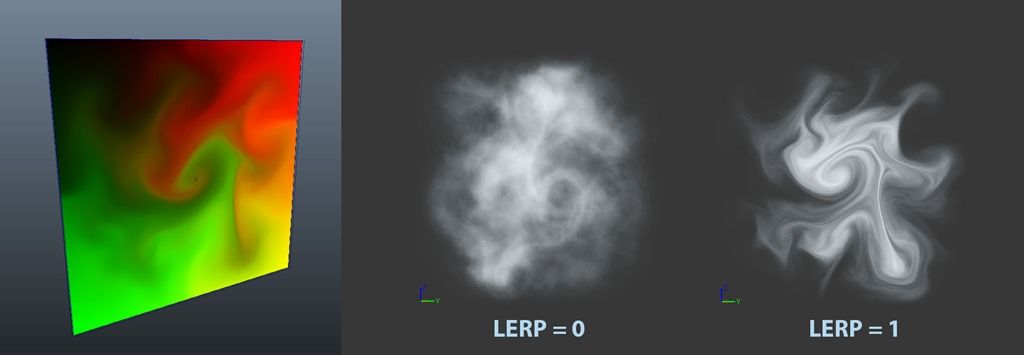

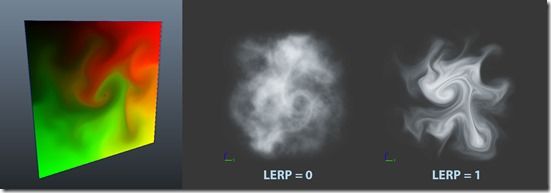

左側FlowMapを使用して Leap0時（テクスチャまま）：Leap1（オフセット変位１００％）

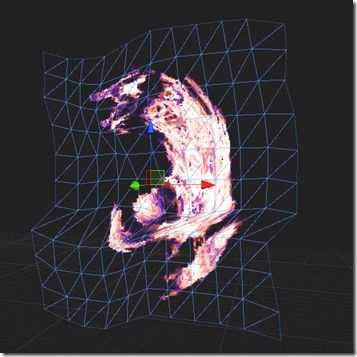

●VertexModify

今回はテクスチャの値を使用してメッシュ頂点をアニメーションさせています

頂点のアニメーションを制御しているのはこの行です

half2 VertexFlowUV= TRANSFORM_TEX( v.texcoord, _VertexFlowTex);

half3 VertexFlowVec = tex2Dlod (_VertexFlowTex, float4(VertexFlowUV.xy,0,0)).rgb * 2.0-1.0;

o.vertex.xyz += VertexFlowVec.xyz * _VertexFlowAmount;

TRANSFORM_TEX はテクスチャUVの値を _VertexFlowTex_ST で設定される値にUVタイリング値と

オフセットを再計算させるUnityのマクロ関数です。

シェーダに float4 ”テクスチャ名”_ST と記述することでシェーダ実行時に値が帰ってきます

テクスチャスロットと帰ってくる値の関係は下図のとおりです

”テクスチャ名”_ST .xy = Tiling値 UV方向のタイリング数

”テクスチャ名”_ST .wz = Offset値 UV方向のオフセット値

UV.xy = TRANSFORM_TEX ( v.texcoord, _MainTex );

これをマクロを使用しないで記述すると

UV.x = v.texcoord.x * _MainTex_ST.x +_MainTex_ST.z;
UV.y = v.texcoord.y * _MainTex_ST.y +_MainTex_ST.w;

となります。

vertexシェーダ内でテクスチャを参照する場合は tex2D の代わりに tex2Dlod を使用します。

tex2Dlod（テクスチャ, float4（U値, V値, 0, w ＝（ lod 値の指定０~７））

これはテクスチャlodの値がdepth値（カメラからの距離）によって決定されるため depth値がvertexシェーダでメッシュのソートが解決されてPixelシェーダにデータが渡るときに計算が行われるので vertexシェーダ内ではlodの自動割り当てが出来なくなり直接lod値を指定してあげる必要があるからです。

※ Tex2Dlod関数はとても役立つので今後もとりあげていく予定。
